MõlemadA516 GR70ja A516 GR70N on spetsiaalsed terasplaadid keskmise - ja madala-temperatuuriga surveanumatele vastavalt ASTM/ASME standarditele. Neil on identne südamiku koostis ja põhilised tugevuse spetsifikatsioonid, kuid järelliide "N" tähistab normaliseeritud kuumtöötlusprotsessi, mille tulemuseks on erinevused mikrostruktuuris, mehaanilistes omadustes ja rakendusstsenaariumides. Erinevus seisneb nende kuumtöötlustingimustes, mis omakorda loob mitmetasandilise jõudluse ja rakendatavuse spektri, mis vastab täpselt erinevatele tööstusnõuetele. Professionaalse terasplaadi tarnijanaYuxini terasannab selles artiklis üksikasjaliku selgituse nende erinevuste kohta.
I. Põhimõisted ja kuumtöötlusprotsesside erinevused
A516 GR70 on põhiklass, mida tarnitakse peamiselt kuumvaltsitud-või pingevabas-tingimustes ilma kohustuslike normaliseerimisnõueteta. Selle tootmisprotsess hõlmab sulatamist, rafineerimist, pidevat valamist ja valtsimist, mis võimaldab otsest saatmist kuum{5}}valtsitud olekus. Kui paksus on alla 40 mm või sellega võrdne, ei ole täiendavat kuumtöötlust vaja, põhilised mehaanilised omadused tagatakse ainult valtsimisega.
"N" mudelis A516 GR70N tähistab selgesõnaliselt "normaliseeritud töötlemist", klassifitseerides selle täiendavaks kuumtöödeldud tugevdusastmeks. See nõuab kuumutamist 920-980 kraadini, millele järgneb õhkjahutus. Täpne temperatuuri juhtimine ja reguleeritud jahutuskiirus optimeerivad mikrostruktuuri rekonstrueerimist.
Pange tähele, et üle 40 mm paksuste plaatide puhul kasutab A516 GR70 tavaliselt vaikimisi normaliseeritud tarnimist. Seevastu A516 GR70N nõuab standardtöötlust olenemata paksusest, kusjuures kvaliteedigarantii dokumendis on selgesõnaline sertifikaat.
II. Mikrostruktuuri ja mehaaniliste omaduste erinevused
Normaliseerimisprotsessi põhiväärtus seisneb mikrostruktuuri ja omaduste optimeerimises, mis on ka kõige kriitilisem erinevus nende kahe vahel.
A516 GR70 valtsitud mikrostruktuur- koosneb peamiselt ferriidist ja perliidist, millel on suhteliselt jämedad ja ebaühtlaselt jaotunud terad. Valtsimise jääkpinged jäävad sisemusse, mille tulemuseks on madal vastupidavus ja mikrostruktuuriline stabiilsus madalal-temperatuuril. -29 kraadi juures vastab Charpy V-kujulise sälgu löögienergia tavaliselt ainult põhinõuetele.
Pärast töötlemise normaliseerimist on A516 GR70N märkimisväärselt täiustatud tera struktuur ja ühtlasem karbiidi jaotus. See kõrvaldab tõhusalt sisepinged ja vähendab materjali kõvadust (vähem kui 200 HB või sellega võrdne), parandades oluliselt üldist jõudlust. Selle vastupidavus madalal-temperatuuril on silmapaistev, löögienergia ületab pidevalt -46 kraadi juures 27 J. Vastupidavus vesinik{14}}indutseeritud pragunemisele (HIC) ja sulfiidstressi korrosioonile (SSC) on samuti suurenenud tänu paranenud mikrostruktuurilisele puhtusele. Väsimustugevus suureneb võrreldes A516 GR70-ga ligikaudu 15%, pakkudes suuremat vastupidavust vahelduvatele koormustele ja madala temperatuuriga rabedatele murdumisriskidele.
Kuigi mõlemal klassil on ühtsed baastugevuse näitajad (tõmbetugevus 485-620 MPa, voolavuspiir 260 MPa või suurem), pakub A516 GR70N suurepärast jõudluse stabiilsust ja partii konsistentsi ning oluliselt väiksemaid erinevusi võrreldes kuumvaltsitud A516 GR70-ga.
III. Rakenduste stsenaariumite ja sobivate töötingimuste erinevused
A516 GR70 sobib normaalsetele või keskmistele temperatuuridele, madala korrosiooniga keskkondadele ja rakendustele, kus on madalad nõuded vastupidavusele madalal{2}}temperatuuril. Näited hõlmavad standardseid naftakeemia akumulatsioonipaake, atmosfäärisoojusvahetiid ja tavapäraseid maismaal asuvaid survetorustikke. Seda saab ohutult kasutada temperatuurivahemikus toatemperatuurist 100 kraadini ja see on kõrge kuluefektiivsusega{6}}.

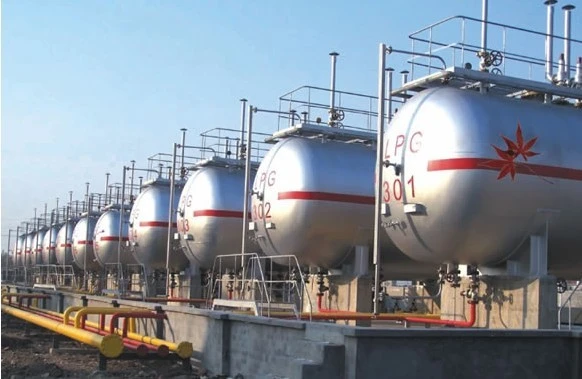

A516 GR70N on loodud spetsiaalselt madala temperatuuri, kõrge rõhu ja söövitava keskkonna jaoks, mistõttu on see eelistatud valik ekstreemsetes oludes. Naftakeemiarakendustes sobib see vedelgaasi (LPG) mahutitesse (-40 kraadi töötingimustega) ja vesiniksulfiidi (H₂S) sisaldavate väävlitustornide jaoks. Elektritootmise sektoris kasutatakse seda katlatrumlite ja tuumaelektrijaamade abiseadmete tootmiseks.
IV. Kvaliteedikontroll ja kulude erinevused
A516 GR70N läbib rangemad kvaliteedikontrolli standardid. Iga leht peab enne saatmist läbima ultrahelitesti (paksemad kui 20 mm lehed nõuavad I või kõrgemat klassi), koos kohustusliku katsega madalal temperatuuril{4}}mõjutamise ja mikrostruktuuri ühtluse osas. A516 GR70 nõuab ainult põhivigade tuvastamist ja mehaaniliste omaduste testimist.
A516GR70N pakub 10%-20% lisatasu võrreldes A516GR70-ga tänu täiendavale normaliseerivale kuumtöötlusele ja kõrgendatud kontrollistandarditele. Siiski säilitab see süsinikterase kulueelise võrreldes roostevaba terase või nikli{16}}põhiste sulamitega (ainult 1/3 kuni 1/2 roostevaba terase 304 maksumusest). Projektides, mis nõuavad äärmiselt kõrgeid ohutustegureid, vähendab A516 GR70N jõudlustasu tõhusalt seadmete rikkeriske, pakkudes seeläbi pikaajalist majanduslikku väärtust.
V. Kokkuvõte
Need kaks klassi esindavad põhiliselt baasmudelit ja täiustatud varianti, kusjuures nende põhiline erinevus tuleneb ravi normaliseerimisega saavutatud jõudluse uuendustest. Valik peab olema tihedalt kooskõlas tegevusnõuetega.
Standardsete surveanumate puhul, mis töötavad ümbritseva õhu temperatuuril, madalal rõhul ja ilma korrosiooniriskita, vastab A516 GR70 nõuetele, tasakaalustades samal ajal kulutõhusust ja praktilisust.
Rakenduste jaoks, mis hõlmavad krüogeenseid temperatuure, kõrget rõhku, söövitavat keskkonda või äärmuslikke keskkondi, tuleb valida A516 GR70N. Selle optimeeritud mikrostruktuur ja omadused tagavad{3}}seadmete pikaajalise ohutuse.
Kui te pole õige terasplaadi valimises kindel, jagage oma nõudeid. Pakume professionaalseid kohandatud lahendusi.
